Hidraulik şematik diagram ını anlamak için üç numara öğreteceğiz.

2023-04-17 09:58:19  /   Ziyaret: 73

Günlük satış çalışmalarında, Huiming editörü s ık sık hidraulik sistemlerle iletişim kurmuş müşterilerle görüşer ve orijinal hidrolik diagram ın ne olduğunu bilmiyor ama fonksiyonları ifade edebilir. Huiming kullanıcı ifadeleri ile hidrolik şematik diagramları tasarlamaya yardım edecek. Hidraulik sistem ürünlerinin genişletilmiş uygulamasıyla, sistemin temel operasyonunu yönetmek üzere hidraulik sistemin şematik diagram ını okumayı öğrenmek de önemlidir. Ancak, birçok insan için bu, boru çizgileri, vadleri ve kontrol komponentleri gibi kolay değil... Vay canına, birçok şey var, yani biraz kolay bir yol yok mu? Cevap şu ki, bugün Huiming düzenleyicisi, hidraulik şematik diagram ını üç adımda nasıl çözeceğiniz hakkında size iyi bir makale paylaşır.

1.Basit teoretik bilgiyi öğretmeliyiz.

Daha fazla öğrenin ve son hidrolik teorisi bilgisini öğrenin, detaylı tanıtmadan burada. Pazarda çok bilgi var ve herkes ihtiyaçlarına göre satın alır ve öğrenir.

2. Zengin pratik deneyimlerimiz olmalı.

Teorik bilgilerin öğrendiği ve yer üzerindeki gerçek durumlarla birleştiği üzere, verilerle farklılıklar keşfedildi, ve ekipmanın çalışma prensipi de dahil, hedeflenmek için analiz edilir. Sonra birçok alıştırmalardan sonra özel hidraulik sistemler pişilebilir.

3. Grafik sembollerini belirle

3.1 Hidraulik grafik semboller oluşturan hidrolik sistem grafik sembollerinin komponentleri noktalar, hatlar, daireler, yarı döngüler, üçgeniler, kareler, dikdörtgenler, kapsullar, etc. tıpkı bu nokta bor çizgisinin bağlantı noktasını temsil ediyor. Bu nokta iki bor çizgisinin ya da vadi tabakların iç akış kanallarının birbirine bağlanıldığını anlamına gelir. Sabit çizgi petrol borusunun ana borusunu temsil ediyor; Soğuk çizgi yol boru çizgilerinin kontrolünü gösteriyor; İşaret edilmiş noktaların iç çerçevesi, pumpu kontrol etmek için çoklu vadilerin tek bir blokta kurulduğunu gösteriyor ya da bazı vadiler pump a'da yerleştirilir. Büyük bir döngü artı küçük güçlü bir üçgenin hidrolik pump ya da hidrolik motoru temsil ediyor (iki üçgenin karşısındaki yönlere karşı karşılaşan), orta döngü bir ölçüm enstrümünü temsil ediyor ve küçük döngü rotasyon, mekanik düğmesi veya roller ile birleştirmek için kullanılır. Yarı döngü bir hidrolik motorun komponenti, bir hidrolik cilindrin dönüşünü ya da dönüşünü sınırlıyor. Bir kare kontrol vadisini ve yardımcı komponentleri oluşturan bir komponent, bir vadi vücudu, yağ filtrü evleri gibi. Dörtgen hidrolik cilinder kabuğunun ve vadinin, cilinder piston ve bazı kontrol yöntemlerinin komponentlerini temsil ediyor; Orta dörtgen yakıt tank ını temsil ediyor ve çantanın şekli toplayıcı ve basınç tankını temsil ediyor.

3.2. Funksiyonel komponentleri temsil eden hidrolik diagram fonksiyonel komponentlerin grafiksel sembolleri üçüncüler, düz oklar, kıçlar ve oklardır.

3.2.1 Sabit bir üçgenin basınç transmisinin yönünü temsil ediyor ve kullanılan çalışma ortamın sıvı olduğunu gösteriyor. Pumps, motorlar, hidrolik vadiler ve elektro-hidrolik vadiler hepsi bu fonksiyonel komponent ile sert üçgenin var.

3.2.2 Oçlar sıvı akışının yolunu ve yönünü gösterir ve hidrolik pomplara, hidrolik motorlara, baharlara, proporsyonal elektromagnetlere ve benzer noktalara eklenir.

3.2.3 Kıvrılmış tek okla ve ikidireksiyonel okla motorun hidrolik pump hidrolik motorunun dönüşünün yönünü gösteriyor, ikidireksiyonel okla önlere ve arkaya dönüştürebileceklerini gösteriyor ve "W" gibi diğer oklar kaynakları gösteriyor.

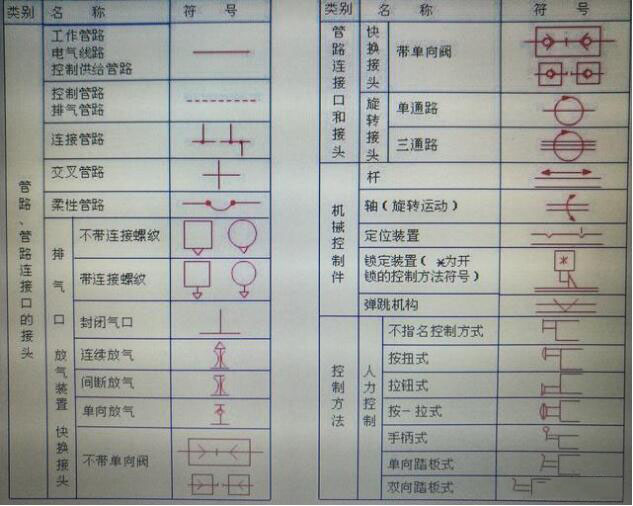

3.3 Diğer semboller: boru ve boru bağlantı sembolleri, mekanik kontrol ve kontrol modu sembolleri, pump ve motor grafik sembolleri, hidrolik cilinder grafik sembolleri, çeşitli kontrol vadleri (basınç vadileri, akış vadileri, yönlendirme vadileri, etc.) grafik sembolleri, çeşitli yardımcı komponentler grafik semboller, dedektörler veya grafik semboller, etc.

Kısa sürede teoretik bilgileri öğrenip pratik çalışmalarında uygulamak üzere hidrolik sistemlerin daha hızlı bir anlaşılmasını elde edebiliriz. Hidraulik çözümleri kullanarak hidrolik teminatçımız Huiming ile, tam olarak tamamlanmış ürün fonksiyonlarını ve diğer parametreleri ile etkili olarak iletişim kurabiliriz.
